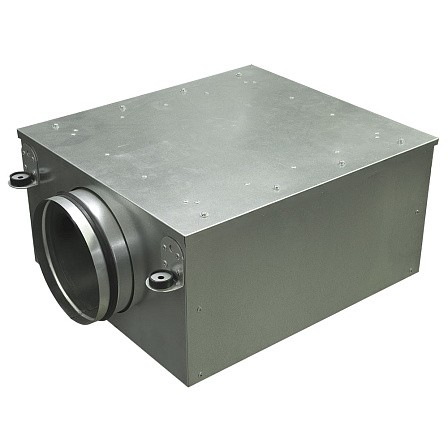

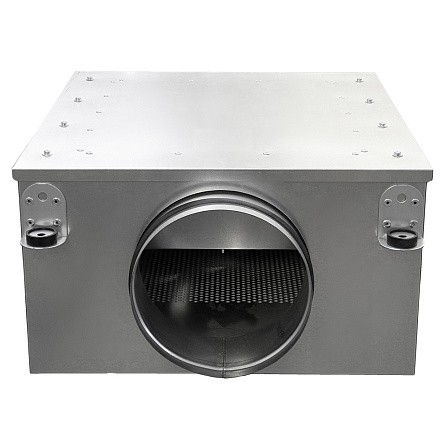

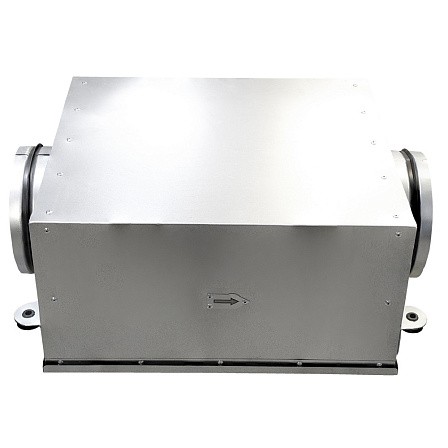

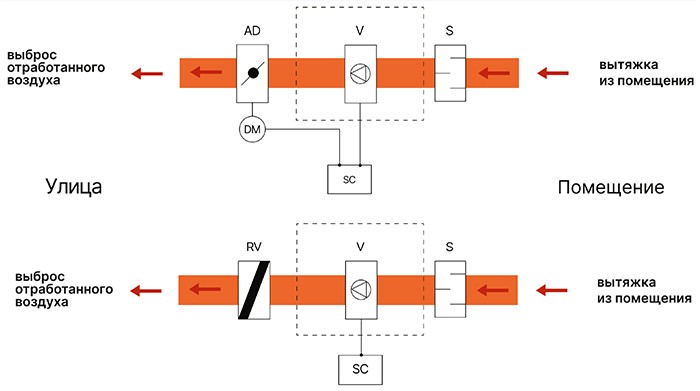

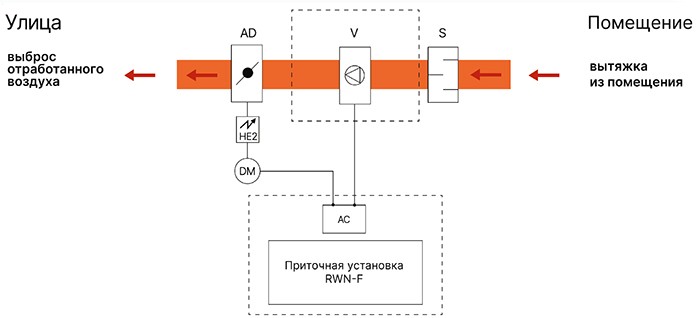

Вентилятор канальный шумоизолированный CV-SH-AC

Вентилятор предназначен для перемещения чистого и сухого воздуха по воздуховодам систем кондиционирования и вентиляции и создающий необходимый для этого перепад давлений (на выходе и входе вентилятора).

получить консультацию

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Вентилятор предназначен для перемещения чистого и сухого воздуха по воздуховодам систем кондиционирования и вентиляции и создания необходимого для этого перепада давлений (на выходе и входе вентилятора).
Вентиляторы CV можно устанавливать в любом положении, преимущественно в горизонтальном.
Рабочее колесо вентиляторов имеет назад загнутые лопатки. Электродвигатель однофазный на напряжение 230 В ± 10%.
Шумоизоляционный кожух позволяет снизить уровень звукового давления.
Корпус изготавливается из оцинкованной стали. Изоляция - негорючая минеральная вата. Соединение деталей корпуса производится с помощью саморезов и заклепок.

Габаритные размеры


Типоразмер	d	L	L1	B	B1	Lm	Bm	Hm	Масса, кг
100	98	460	502	350	297	580	362	185	10,8
125	123	460	502	390	337	580	402	185	11,5
160	158	500	542	420	367	620	432	225	12,7
200	198	500	542	450	397	620	462	255	13,6
250	248	550	592	500	447	670	512	305	15
315	313	600	642	550	497	720	562	355	17,1

Технические характеристики

Модель	Номер кривой	Частота вращения макс. n, об/мин	Мощность, кВт	Ток ном., А	Число фаз	Конденсатор, мкФ	Шум Lp, дБ(A)	Температура, °С
Модель	Номер кривой	Частота вращения макс. n, об/мин	Мощность, кВт	Ток ном., А	Число фаз	Конденсатор, мкФ	Шум Lp, дБ(A)	tmin	tmax
CV-SH-100-АС/1-0,07/2600	1	2600	0,07	0,3	1	3	33,6	-30	+40
CV-SH-125-АС/1-0,07/2600	2	2600	0,07	0,3	1	3	33,6	-30	+40
CV-SH-160-АС/1-0,08/2410	3	2410	0,08	0,4	1	3	37,4	-30	+40
CV-SH-200-АС/1-0,14/2780	4	2780	0,14	0,6	1	7	41,6	-30	+40
CV-SH-250-АС/1-0,17/2620	5	2620	0,17	0,8	1	7	39,4	-30	+40
CV-SH-250-АС/1-0,16/2600	6	2600	0,16	0,8	1	7	44,7	-30	+40
CV-SH-315-АС/1-0,2/2500	7	2500	0,20	0,9	1	7	42,0	-30	+40
CV-SH-315-АС/1-0,24/2500	8	2500	0,24	1,1	1	7	42,0	-30	+40

Lp, дБ(A) - Уровень звукового давления в окружение на расстоянии 3 метров.

Аэродинамические характеристики


* Технические параметры могут варьироваться в пределах ±10%.

Электрические схемы подключения


Сечение питающего кабеля: 3х1,5 мм2 (L, N, PE).
Номинал автоматического выключателя: 1Р С6.
Данные значения носят рекомендательный характер и должны подбираться в соответствии с ПУЭ - по типу применяемого кабеля и по условиям его прокладки.
При использовании регуляторов скорости не допускается работа на низких оборотах, при которых двигатель перегревается.
При регулировании могут появляться электромагнитные и трансформаторные шумы.

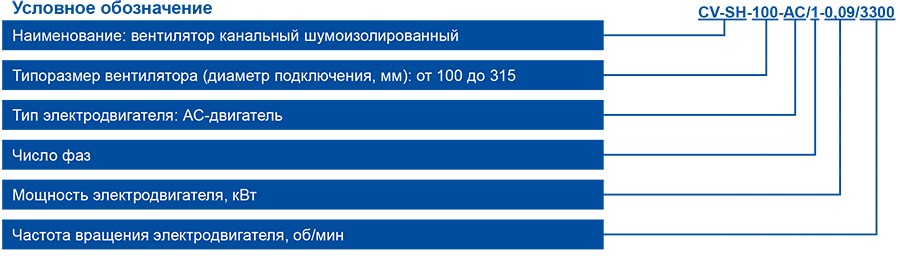

Условное обозначение:

Вентилятор канальный шумоизолированный CV-SH-100-АС/1-0,07/2600
где: CV-SH - модель вентилятора;
         100 - типоразмер (диаметр подключения, мм);
         AC - тип электродвигателя;
         1 - число фаз;
         0,07 - мощность электродвигателя, кВт;
         2600 - частота вращения электродвигателя, об/мин.
