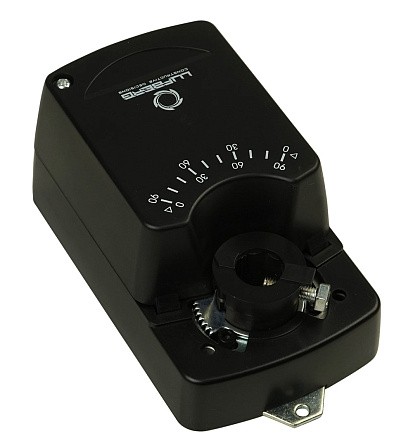

Электропривод и адаптер для клапанов BV

Электроприводы без пружинного возврата используются для регулирования систем отопления в зданиях.

получить консультацию

Описание товара

Характеристики моделей

Купить

Электроприводы без пружинного возврата используются для регулирования систем отопления в зданиях.

При использовании клапана BV вместе с электроприводом серии DA необходима установка адаптера BV-BR (адаптеры предназначены для приводов DA без пружинного возврата), BV-BR-S (адаптеры для приводов DA с пружинным возвратом DA05S…).

Технические характеристики

Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м*	Площадь заслонки, м²*	Потребляемая мощность, при вращении/в состоянии покоя, Вт	Управление
DA04N220	220	4	<0,8	3,0/0,7	2-х/3-х позиционное
DA04N24PI	24	4	<0,8	3,0/0,5	Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА
DA08N220	220	8	<1,6	4,5/0,5	2-х/3-х позиционное
DA08N24PI	24	8	<1,6	4,5/0,5	Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА

* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Принцип действия (для моделей DA04N24PI, DA08N24PI). Электропривод управляется стандартным управляющим сигналом напряжение 0(2)…10 В= клемма Y1 или тока 0(4)… 20 мА клемма Y2. Он открывается до положения, определяемого сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.

Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
