Клапан ирисовый
Ирисовые клапаны предназначены для регулирования потока воздуха и измерения его расхода в воздушных каналах круглого сечения.

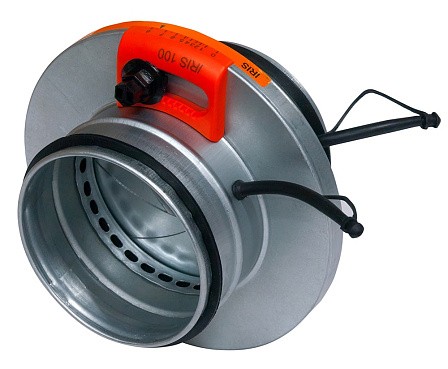

Конструктивно клапаны представляют собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. На корпусе клапана нанесена легко читаемая шкала настройки (от 1 до 8) и установлены соединительные штуцеры для измерения падения давления на нем. Управление воздушными клапанами IRIS осуществляется вручную.
Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.
Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

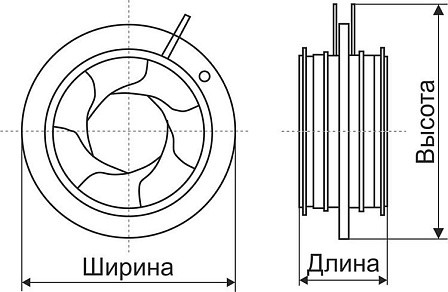

Габаритные и присоединительные размеры (мм)
|
Модель |
Ød |
ØD |
L |
A |
B |
Масса, кг |
|
IRIS 100 |
99 |
165 |
110 |
30 |
32 |
0,5 |
|
IRIS 125 |
124 |
188 |
110 |
30 |
32 |
0,7 |
|
IRIS 160 |
159 |
230 |
110 |
30 |
35 |
0,9 |
|
IRIS 200 |
199 |
285 |
110 |
30 |
42 |
1,4 |
|
IRIS 250 |
249 |
335 |
135 |
40 |
42 |
2,1 |
|
IRIS 315 |
314 |
410 |
135 |
40 |
47 |
3,5 |
|
IRIS 400 |
398 |
525 |
190 |
60 |
62 |
6,4 |
Аэродинамические характеристики
Шумовые характеристики
Октавный уровень звуковой мощности определяется по формуле: Lwoct= Lp10A+ Koct, где
Lwoct — октавный уровень звуковой мощности;
Lp10A — октавный уровень звукового давления, эквивалентный помещению 10 м2 (определяется по диаграмме);
Koct — поправочный коэффициент.
|
Модель |
Поправочный коэффициент Кост, дБ |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
IRIS 100 |
25 |
21 |
16 |
9 |
4 |
-6 |
-12 |
-25 |
|
IRIS 125 |
17 |
17 |
13 |
7 |
1 |
-4 |
-6 |
-17 |
|
IRIS 160 |
19 |
18 |
14 |
6 |
-1 |
-6 |
-13 |
-25 |
|
IRIS 200 |
20 |
17 |
12 |
5 |
-2 |
-5 |
-14 |
-26 |
|
IRIS 250 |
16 |
12 |
8 |
3 |
1 |
-4 |
-17 |
-32 |
|
IRIS 315 |
24 |
12 |
5 |
0 |
1 |
-2 |
-13 |
-27 |
|
IRIS 400 |
15 |
9 |
6 |
2 |
-1 |
-4 |
-9 |
-13 |
Рекомендации для монтажа клапана IRIS
Клапаны IRIS обеспечивают проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами. В зависимости от требуемой точности измерений, ирисовые клапаны должны быть установлены с учетом рекомендаций по минимальным расстояниям Lmin:
МАРКИРОВКА:
Клапан ирисовый IRIS 100
где: IRIS – клапан ирисовый;
100 – присоединительный размер, мм.
Не представленные в наличии модели доступны к поставке под заказ
