Циклон РИСИ

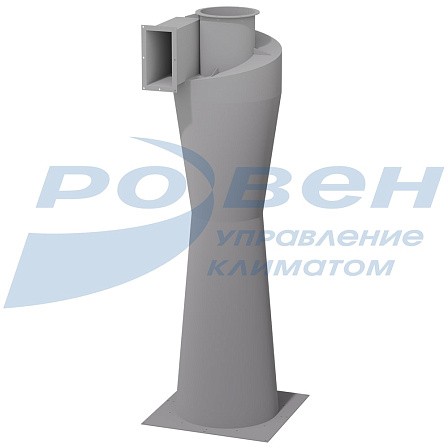

Циклоны РИСИ предназначены для очистки воздуха аспирационных систем от всех видов волокнистой и слипающейся пыли при условии отсутствия конденсации паров жидкостей на внутренних поверхностях циклонов.

получить консультацию

СДЕЛАНО В РОВЕН

Описание товара

Характеристики моделей

Купить

Расширяющаяся книзу нижняя коническая часть циклона исключает опасность закупорки выпускного отверстия, что является серьезным недостатком при использовании циклонов типа УЦ для улавливания волокнистых и слипающихся пылей. Расположенная выше сужающаяся книзу короткая коническая часть циклона — конус — способствует коагуляции волокнистых частиц, т.е. сцеплению их с образованием более крупных частиц — агрегатов. При этом затрудняется унос частиц пыли из циклона, т.е. увеличивается пылеулавливающий эффект циклонного аппарата.

При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.

Значение производительности на основе типоразмеров

Типоразмер циклона	D, мм	Производительность, L, м³/ч
РИСИ №2	200	300
РИСИ №3	300	650
РИСИ №4	300	800
РИСИ №5	400	1400
РИСИ №6	500	2000
РИСИ №7	600	3000
РИСИ №8	700	4000
РИСИ №9	800	5500
РИСИ №10	900	7000
РИСИ №11	1000	9000

Общий вид и габаритные размеры

Циклон РИСИ изготавливается без улитки. Улитка комплектуется отдельно.

Зависимость гидравлического сопротивления циклона РИСИ от VBX (Vц) при tг=20 °С [1]

Габаритные и присоединительные размеры циклонов РИСИ, мм

Типоразмер циклона	Н	Н₁	Н₂	D	D₁	D₂	D₃	D₄	D₅	a	b	Л	М	E	F_вх, м²	Масса, кг
РИСИ №2	900	500	200	100	135	200	150	200	274	48	100	200	368	50	0,0048	14,4
РИСИ №3	1250	700	300	150	185	300	200	300	374	73	150	250	468	50	0,0110	25,8
РИСИ №4	1500	800	400	150	185	300	250	300	374	73	150	300	468	100	0,0110	31,4
РИСИ №5	1750	900	500	200	235	400	300	400	474	98	200	350	568	100	0,0196	45,9
РИСИ №6	2000	1000	600	250	285	500	350	500	574	123	250	400	668	100	0,0308	63,0
РИСИ №7	2350	1200	700	300	335	600	400	600	674	148	300	450	768	100	0,0444	85,0
РИСИ №8	2700	1400	800	350	385	700	450	700	774	173	350	500	868	100	0,0606	107,2
РИСИ №9	3050	1600	900	400	435	800	500	800	874	198	400	550	968	100	0,0792	138,7
РИСИ №10	3400	1800	1000	450	485	900	650	900	974	223	450	600	1068	100	0,1004	177,3
РИСИ №11	3750	2000	1100	500	535	1000	700	1000	1074	248	500	650	1168	100	0,1240	213,3

Габаритные и присоединительные размеры улиток, мм

Типоразмер циклона	А	Б	В	Г	Ж	К	С	D₆	R₁	R₂	F_вых, м²	Масса, кг
РИСИ №2	202	152	186	110	94	167	24	135	52	76	0,0088	2,7
РИСИ №3	268	218	259	150	134	212	32	185	77	109	0,0180	4,5
РИСИ №4	268	218	259	150	134	212	32	185	77	109	0,0180	4,5
РИСИ №5	334	284	327	185	176	257	40	235	102	142	0,0310	6,6
РИСИ №6	400	350	395	220	216	395	48	285	127	175	0,0467	13,0
РИСИ №7	466	416	468	260	256	468	56	335	152	208	0,0655	16,9
РИСИ №8	532	482	536	295	296	536	67	385	177	241	0,0876	21,3
РИСИ №9	600	550	605	330	336	605	72	435	203	275	0,1129	33,7
РИСИ №10	666	616	678	370	370	678	80	485	228	308	0,1369	40,7
РИСИ №11	750	700	795	445	435	795	97	535	253	350	0,1892	52,3

МАРКИРОВКА:

Циклон РИСИ-6-Л
где: РИСИ – Ростовский инженерно-строительный институт;
6 – номер циклона, соответствующий типоразмеру;
Л – исполнение циклона: П - правое, Л - левое.

Улитка РИСИ-6-Л
где: РИСИ – Ростовский инженерно-строительный институт;
6 – номер циклона, соответствующий типоразмеру;
Л – исполнение улитки: П - правое, Л - левое.

Не представленные в наличии модели доступны к поставке под заказ
