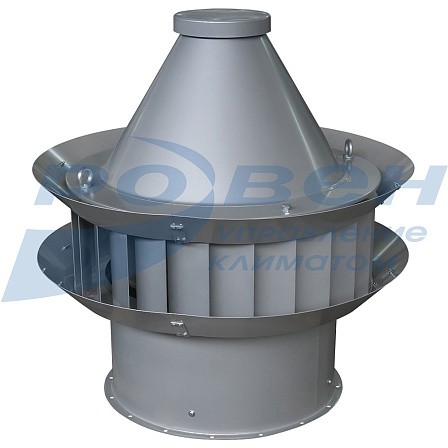

Вентилятор крышный дымоудаления ВКР ДУ
- Лопатки, загнутые назад
- Трехфазный асинхронный двигатель серии АИР
- Исполнение дымоудаления
- Корпус из углеродистой стали с полимерным покрытием
- Лопатки, загнутые назад
- Трехфазный асинхронный двигатель серии АИР
- Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90)
- Класс защиты электродвигателя IP 54
Вентиляторы ВКР-ДУ выпускаются в следующих исполнениях: дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 8,0.
Крышные вентиляторы серии ВКР-ДУ представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на узлы прохода или монтажные стаканы типа СМ ДУ (см. раздел «Детали систем вентиляции»).
Во избежание протекания атмосферных осадков или конденсата, образуемого на границе влажного воздуха, выходящего из помещения и холодных металлических частей вентилятора, необходимо устанавливать дренажный поддон.
При установке вентилятора ВКР-ДУ на высоте менее 2х метров от уровня кровли необходимо предусматривать огнезащитное покрытие кровли.
Условия эксплуатации:
- умеренный климат (У) – температура окружающей среды от минус 45 ºС до плюс 40 ºС.
Исполнение вентиляторов по назначению и материалам
|
Исполнение |
Материал |
Условное обозначение |
Температура переме- среды, ºС |
Назначение |
Примечание |
|
Дымоудаление |
Жаростойкая нержавеющая сталь, углеродистая сталь |
ДУ600 |
до +600 |
Для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения с целью проведения работ по борьбе с пожаром, по спасению людей и имущества. В зависимости от требований такой вентилятор может перемещать газы с температурой 400°С или 600°С до 120 минут. |
Не применимы для использования в помещения категории А и Б по НБП 105-95ГПС МВД РФ |
|
Углеродистая сталь со специальным покрытием |
ДУ400 |
до +400 |
Габаритные и присоединительные размеры (мм)
|
Модель |
D |
D1 |
D2 |
D3 |
H |
H1 |
|
ВКР-4,0 |
530 |
490 |
400 |
434 |
700 |
183 |
|
ВКР-5,0 |
663 |
613 |
500 |
534 |
820 |
263 |
|
ВКР-6,3 |
834 |
772 |
630 |
665 |
1023 |
323 |
Технические характеристики
Акустические характеристики
|
№ вентилятора |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
4,0 |
1500 |
78 |
84 |
79 |
77 |
70 |
65 |
65 |
56 |
77 |
|
5,0 |
1500 |
85 |
91 |
86 |
84 |
77 |
72 |
72 |
63 |
84 |
|
6,3 |
1000 |
76 |
83 |
87 |
92 |
87 |
80 |
72 |
64 |
92 |
|
1500 |
90 |
93 |
94 |
90 |
85 |
75 |
72 |
96 |
96 |
|
Электрическая схема подключения крышных вентиляторов в сеть 380 В
МАРКИРОВКА:
Вентилятор крышный ВКР-6,3-ДУ600-РН-2,2/1000/380-У1
где: ВКР – серия крышного вентилятора;
6,3 – типоразмер вентилятора;
ДУ600 – дымоудаление;
РН – комплектация рабочим колесом с назад загнутыми лопатками;
2,2 – мощность электродвигателя, кВт;
1000 – частота вращения рабочего колеса, об/мин;
220-380 – напряжение питания электродвигателя, В;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
Не представленные в наличии модели доступны к поставке под заказ
